Dieses Komplett-Set kombiniert den Huepar ZK04CG 4D Kreuzlinienlaser mit dem digitalen Huepar LR8RG Laserempfänger und dem Huepar TPD16 Aluminium-Stativ.
Der ZK04CG projiziert 4 × 360° grüne Laserlinien mit zwei horizontalen und zwei vertikalen 360°-Laserebenen. Mit dem LR8RG kann die Laserlinie im Pulsmodus auf größere Entfernungen erkannt werden, während das TPD16 Stativ eine stabile und höhenverstellbare Positionierung des Lasers ermöglicht.

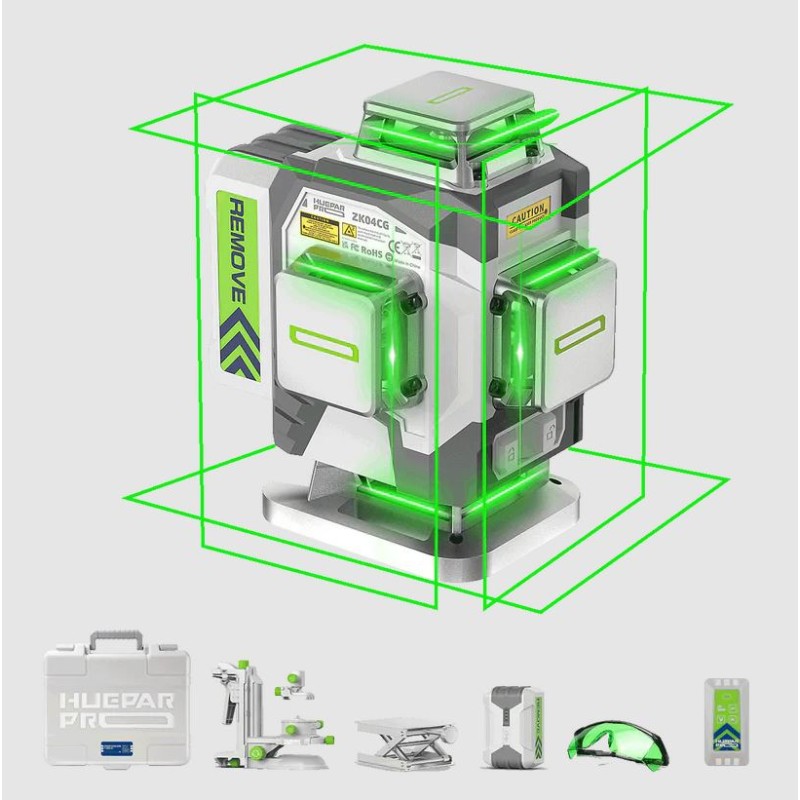

Der Huepar ZK04CG projiziert insgesamt vier grüne 360°-Laserlinien: zwei horizontale und zwei vertikale Laserebenen.
Die horizontalen und vertikalen Laserlinien können separat ausgewählt werden. Mit einer Genauigkeit von ±2 mm bei 10 m und einem Selbstnivellierungsbereich von ±3° eignet sich der ZK04CG für präzise Nivellier-, Ausrichtungs- und Montagearbeiten.

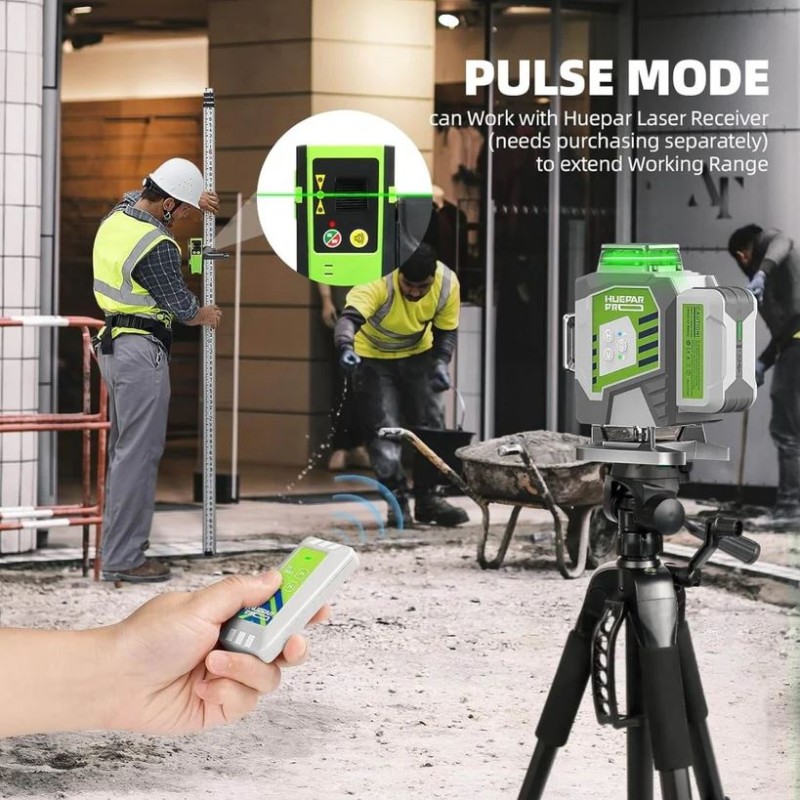

Der sichtbare Arbeitsbereich beträgt bis zu 30 m. Im Pulsmodus kann die Arbeitsreichweite zusammen mit einem geeigneten Huepar Laserempfänger auf bis zu 60 m erweitert werden.
| Laserfarbe | Grün |
| Projektion | 4 grüne Linien, 4 × 360° |
| Laserklasse | Klasse 2 (IEC/EN 60825-1/2014), Ausgangsleistung <1 mW |
| Laserwellenlänge | 505–520 nm |
| Genauigkeit | ±2 mm bei 10 m |
| Nivellierzeit | 3 s |
| Selbstnivellierungsbereich | ±3° |
| Arbeitsbereich | Bis 30 m / bis 60 m mit Laserempfänger |

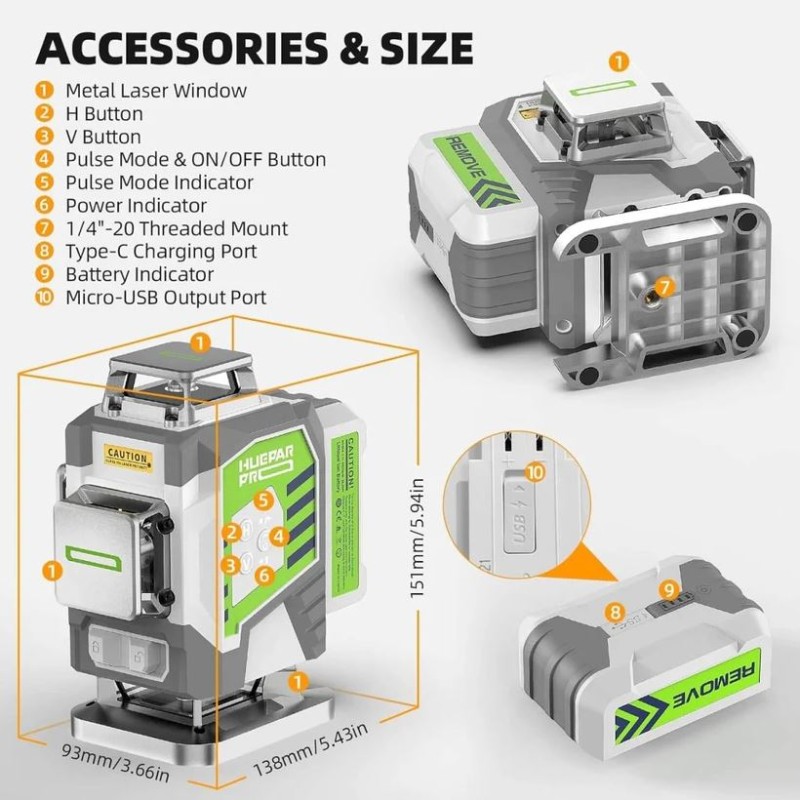

| Akku | 3,7 V / 8000 mAh Li-Ionen-Akku |
| Betriebszeit | Bis zu 8 Stunden |
| Stativgewinde | 1/4"-20 |
| Schutzart | IP54 |

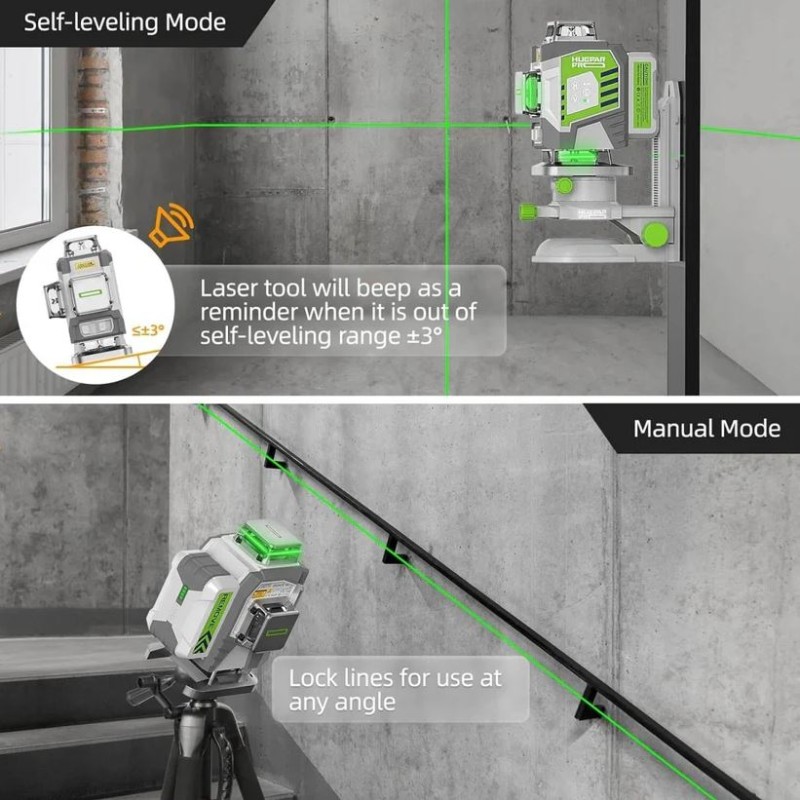

Bei entriegeltem Pendel arbeitet der ZK04CG im Selbstnivellierungsmodus. Befindet sich das Gerät außerhalb des Selbstnivellierungsbereichs von ±3°, blinken die Laserlinien schnell und das Gerät gibt ein akustisches Signal aus.
Bei verriegeltem Pendel kann der Laser in unterschiedlichen Winkeln eingesetzt werden. Die Laserlinien blinken alle 3–5 Sekunden, um darauf hinzuweisen, dass sich das Gerät nicht im Selbstnivellierungsmodus befindet.

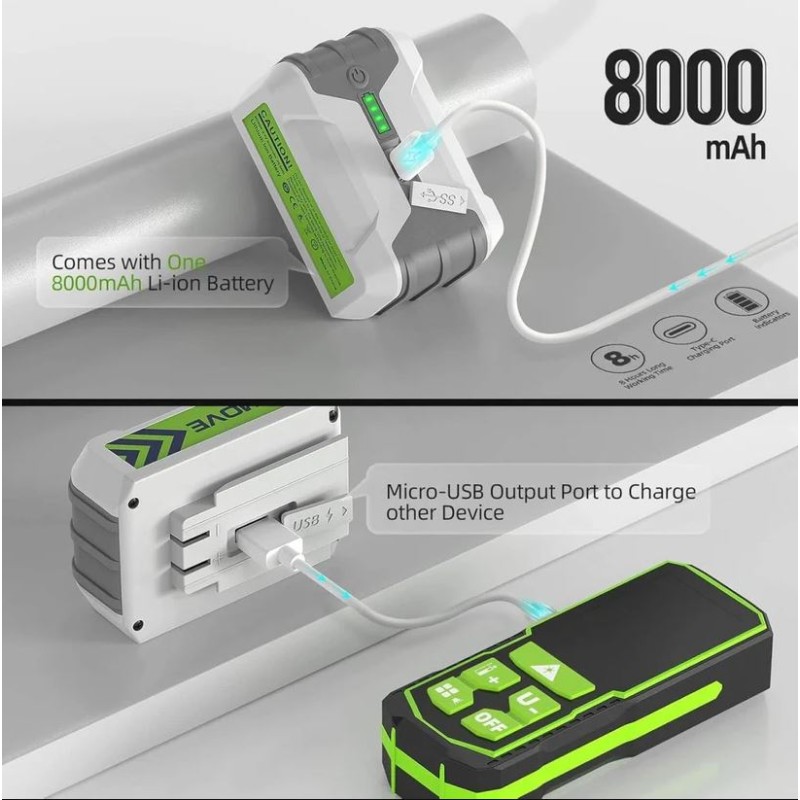

Der ZK04CG ist mit einem wiederaufladbaren 8000-mAh-Li-Ionen-Akku ausgestattet. Bei Verwendung aller vier 360°-Laserlinien bietet der Akku eine Betriebszeit von bis zu 8 Stunden.

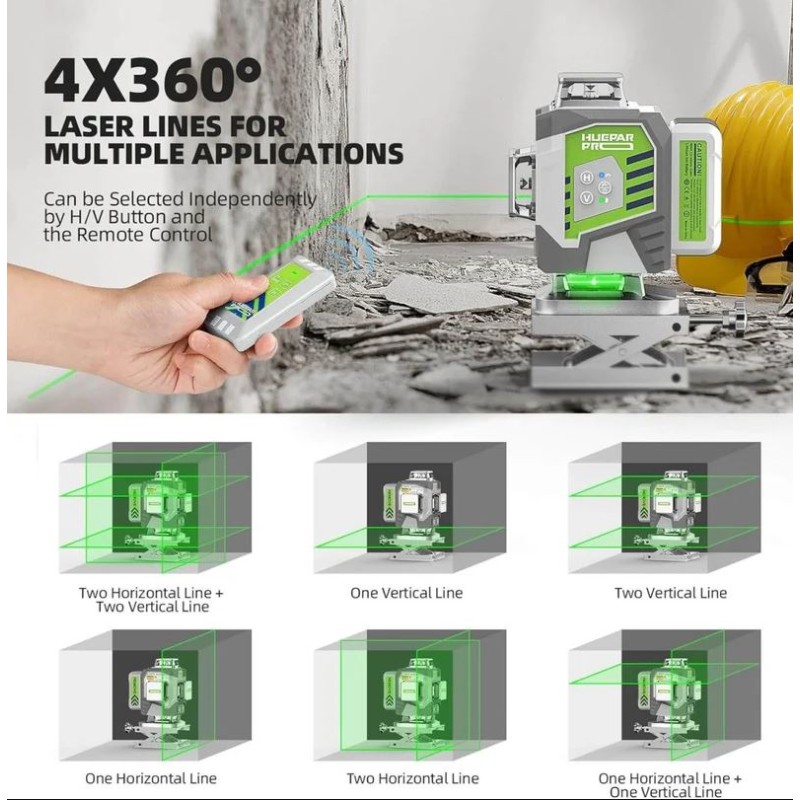

Die horizontalen und vertikalen Laserlinien können separat ausgewählt werden. Mit der Fernbedienung lassen sich die Laserlinien aus einer Entfernung von bis zu 10 m steuern.

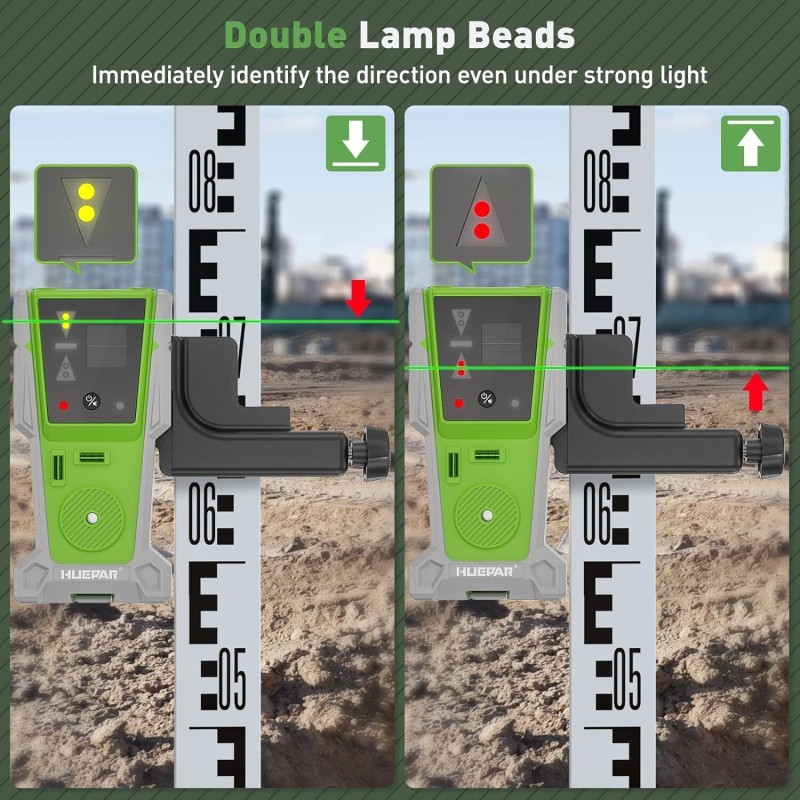

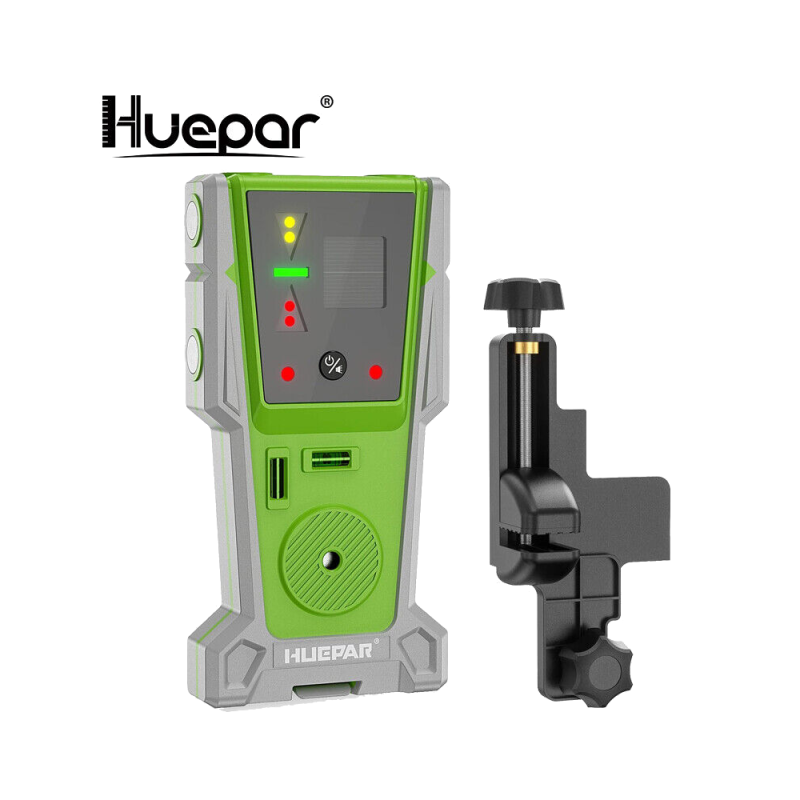

Der im Set enthaltene Huepar LR8RG ist ein digitaler Laserempfänger für Linienlaser mit Pulsmodus und kann sowohl rote als auch grüne Pulslaser erkennen.
In Verbindung mit dem Pulsmodus des ZK04CG ermöglicht der LR8RG eine Arbeitsentfernung von bis zu 60 m.
| Modell | LR8RG |
| Pulsdauer | 50 μs |
| PWM | 5:5 |
| Frequenz | 10 kHz |

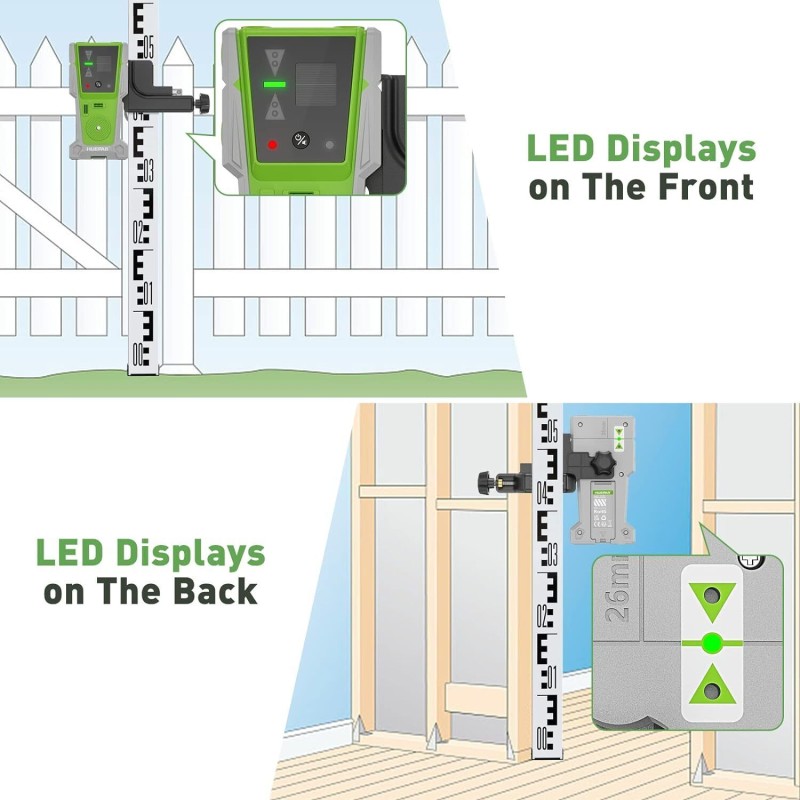

| Anzeige | Zweiseitige LED-Anzeige |
| Hohe Genauigkeit | ±1,5 mm |
| Niedrige Genauigkeit | ±2 mm |
| Arbeitsentfernung | Bis 60 m |
| Laserfarbe | Rot & Grün |
| Betriebszeit | Bis zu 20 Stunden |
| Automatische Abschaltung | Nach 10 Minuten |
| Stromversorgung | 2 × AA-Batterien |

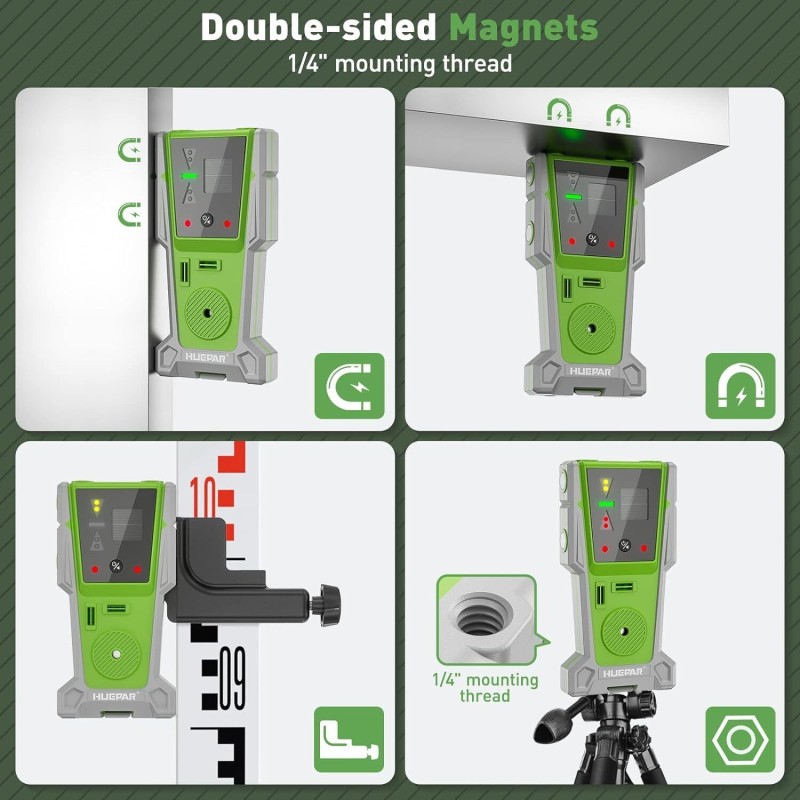

| Montagegewinde | 1/4" |
| Schutzart | IP54 |

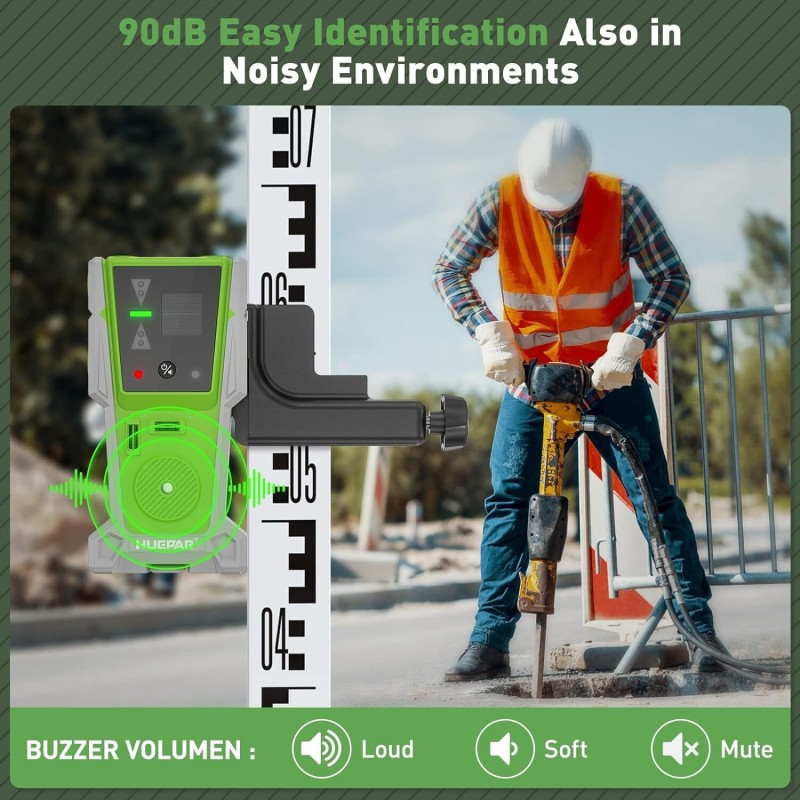

| Akustisches Signal | 90 dB |
| Abmessungen | 140,5 × 60 × 35 mm |

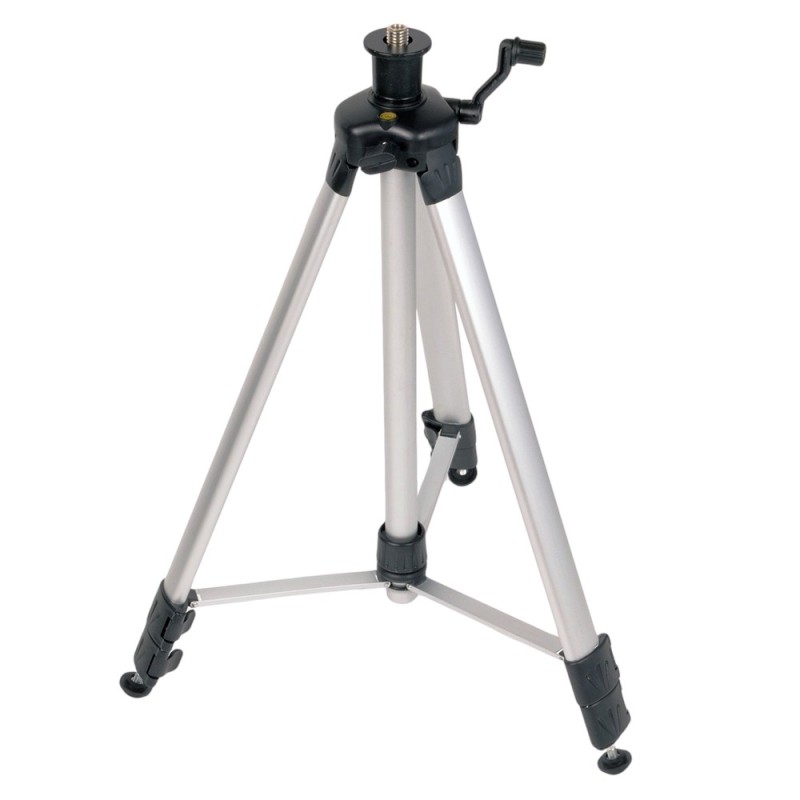

Das Huepar TPD16 ist ein leichtes und flexibel einsetzbares Aluminium-Stativ für Kreuzlinienlaser und Multilinienlaser. Dank seiner stabilen Konstruktion eignet es sich ideal für Montage-, Ausbau- und Nivellierarbeiten.
Die Arbeitshöhe lässt sich flexibel von ca. 61 cm bis 150 cm einstellen. Zusätzlich verfügt das Stativ über eine ca. 20 cm höhenverstellbare Mittelsäule, mit der die Position des Lasers präzise angepasst werden kann.
Der Flachkopf ist mit einer 5/8"-Aufnahme ausgestattet. Für Lasergeräte mit 1/4"-Gewinde kann ein entsprechender 5/8"-auf-1/4"-Adapter verwendet werden.
Durch die leichte Aluminiumkonstruktion lässt sich das Stativ bequem transportieren. Eine passende Transporttasche ist im Lieferumfang des Stativs enthalten.
| Marke | Huepar |
| Material | Aluminium |
| Ausführung | Flachkopfstativ |
| Minimale Höhe | ca. 61 cm |
| Maximale Höhe | ca. 150 cm |
| Mittelsäule | ca. 20 cm höhenverstellbar |
| Gewindeanschluss | 5/8" |
| Höhenverstellbar | Ja |
| Geeignet für | Kreuzlinienlaser und Multilinienlaser |
Hinweis zur Verwendung mit dem ZK04CG:
Der Huepar ZK04CG kann auf dem TPD16 Aluminium-Stativ befestigt und in der Höhe verstellt werden.
Da das TPD16 über einen festen Flachkopf verfügt, lässt sich das Lasergerät über den Stativkopf nicht neigen. Das Ausrichten geneigter Laserlinien durch Neigen des Stativkopfes ist daher nicht möglich.
